Элементы дымохода

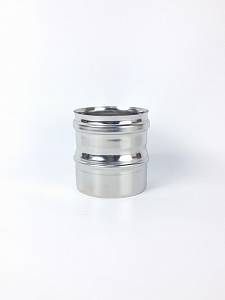

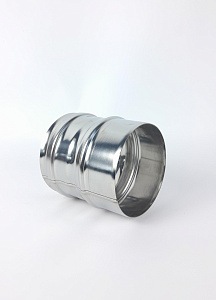

Элемент дымохода. Предназначен для соединения теплового оборудования с дымоходом.

Конденсатоотвод устанавливается в нижней части дымохода для сбора конденсата.Конденсатоотвод состоит из трубного элемента, заглушенного пластиной с патрубком 10мм, соединённых между собой фальцевым соединением. Конденсатоотводы подбираются для системы Моно по номинальному диаметру, для системы Термо - по наружному диаметру. Конденсатоотвод закрепляется при помощи трубного хомута.

Тройник Термо утепленный предназначен для изменения направления дымового канала на  87* и обслуживания дымохода - ревизии, чистки, отвода конденсата. Благодаря особенностям конструкции и применяемой технологии производства, тройник обладает повышенной газоплотностью, в дымовом канале отсутствуют прямые углы на пути следования исходящих дымовых газов, что способствует улучшенной тяге дымохода.

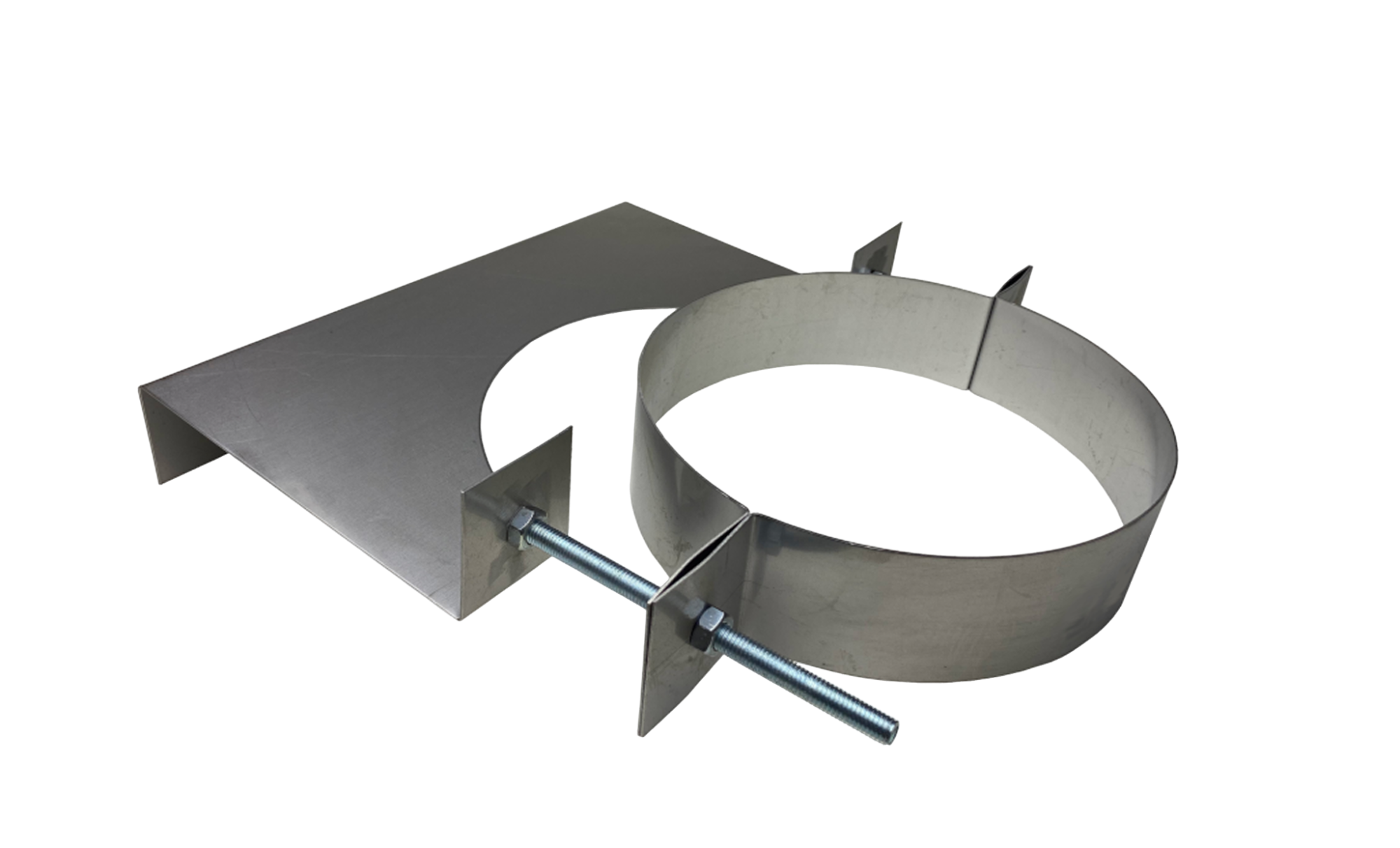

Площадка монтажная закрепляет дымоход, поддерживая его конфигурацию и переносит нагрузку монтируемых над ней модулей на несущую конструкцию.Стыкуется с основными элементами дымохода и может использоваться совместно с креплением основными регулируемым. Состоит из участка трубы, соответствующего типу дымоходной системы (Моно и Термо) и опорной пластины с монтажными отверстиями. Монтажные отверстия пластины имеют удлинённую форму и вытянуты вдоль опорной части силовых креплений.  Это позволяет производить смещение площадки относительно опорной стены здания в пределах 30 мм. Площадка монтажная Термо, весовая нагрузка 120 кг.

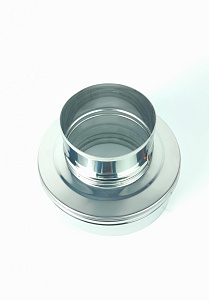

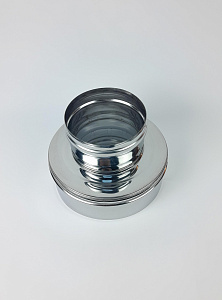

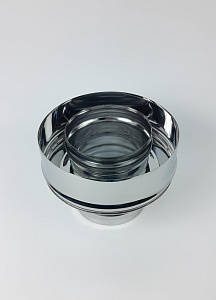

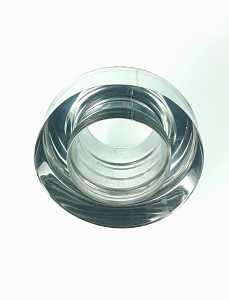

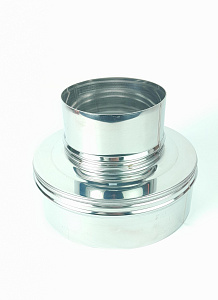

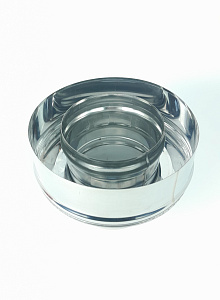

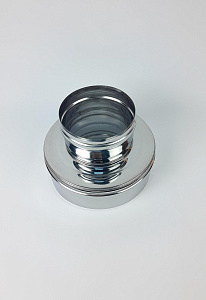

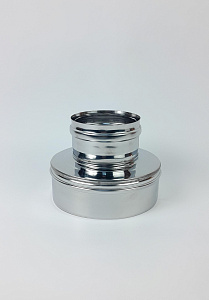

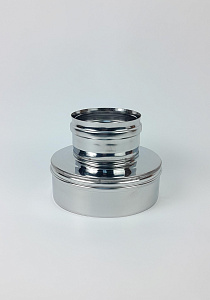

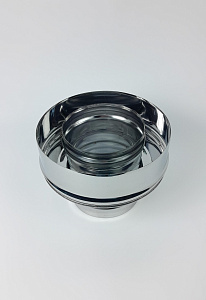

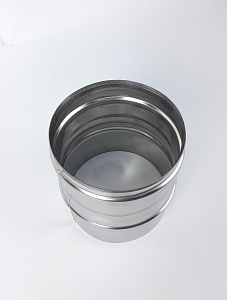

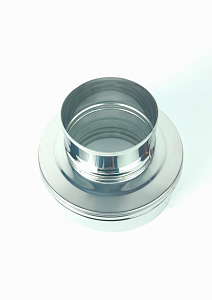

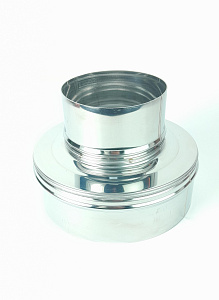

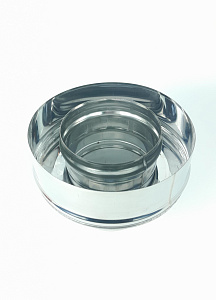

Переход Моно-Термо устанавливают при переходе с неутеплённой системы на утеплённую, Термо-Моно, наоборот,- с утеплённой на неутеплённую. Диаметры внутренних труб верхних элементов переходов соответствуют диаметрам нижних элементов, поэтому при установке переходов диаметр канала дымохода не меняется.

Отводы изготавливаются из цилиндрических секций, соединённых шовной сваркой. Отводы 90 градусов состоят из четырёх сегментов. Такое количество сегментов необходимо для увеличения, согласно нормативам, радиуса поворота дымохода до значения диаметра дымовой трубы. При меньшем радиусе поток дымовых газов встречает препятствие в виде стенки дымохода и замедляется, что может приводить к перебоям в работе тепловой установки, задымлению помещения, остановке теплогенератора. Отводы 45 градусов изготовлены из трёх секций.

Отводы изготавливаются из цилиндрических секций, соединённых шовной сваркой. Отводы 90 градусов состоят из четырёх сегментов. Такое количество сегментов необходимо для увеличения, согласно нормативам, радиуса поворота дымохода до значения диаметра дымовой трубы. При меньшем радиусе поток дымовых газов встречает препятствие в виде стенки дымохода и замедляется, что может приводить к перебоям в работе тепловой установки, задымлению помещения, остановке теплогенератора. Отводы 45 градусов изготовлены из трёх секций.

Переход Моно-Термо устанавливают при переходе с неутеплённой системы на утеплённую, Термо-Моно, наоборот,- с утеплённой на неутеплённую. Диаметры внутренних труб верхних элементов переходов соответствуют диаметрам нижних элементов, поэтому при установке переходов диаметр канала дымохода не меняется.

Отводы изготавливаются из цилиндрических секций, соединённых шовной сваркой. Отводы 90 градусов состоят из четырёх сегментов. Такое количество сегментов необходимо для увеличения, согласно нормативам, радиуса поворота дымохода до значения диаметра дымовой трубы. При меньшем радиусе поток дымовых газов встречает препятствие в виде стенки дымохода и замедляется, что может приводить к перебоям в работе тепловой установки, задымлению помещения, остановке теплогенератора. Отводы 45 градусов изготовлены из трёх секций.

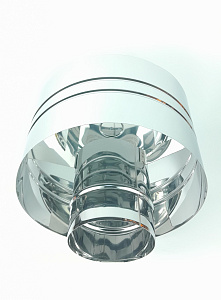

Зонт-Конус Термо устанавливается на трубу Термо, является конечным элементом дымохода. Позволяет защитить слой изоляции и дымовой канал от попадания в них атмосферных осадков.

Отводы изготавливаются из цилиндрических секций, соединённых шовной сваркой. Отводы 90 градусов состоят из четырёх сегментов. Такое количество сегментов необходимо для увеличения, согласно нормативам, радиуса поворота дымохода до значения диаметра дымовой трубы. При меньшем радиусе поток дымовых газов встречает препятствие в виде стенки дымохода и замедляется, что может приводить к перебоям в работе тепловой установки, задымлению помещения, остановке теплогенератора. Отводы 45 градусов изготовлены из трёх секций.

Конденсатоотвод устанавливается в нижней части дымохода для сбора конденсата.Конденсатоотвод состоит из трубного элемента, заглушенного пластиной с патрубком 10мм, соединённых между собой фальцевым соединением. Конденсатоотводы подбираются для системы Моно по номинальному диаметру, для системы Термо - по наружному диаметру. Конденсатоотвод закрепляется при помощи трубного хомута.
