(GS) Монтажная площадка 120х200, AISI 430/430, 0,8мм/0,5мм, (К), (пл.240х320, AISI 430/0,8мм)

Описание:

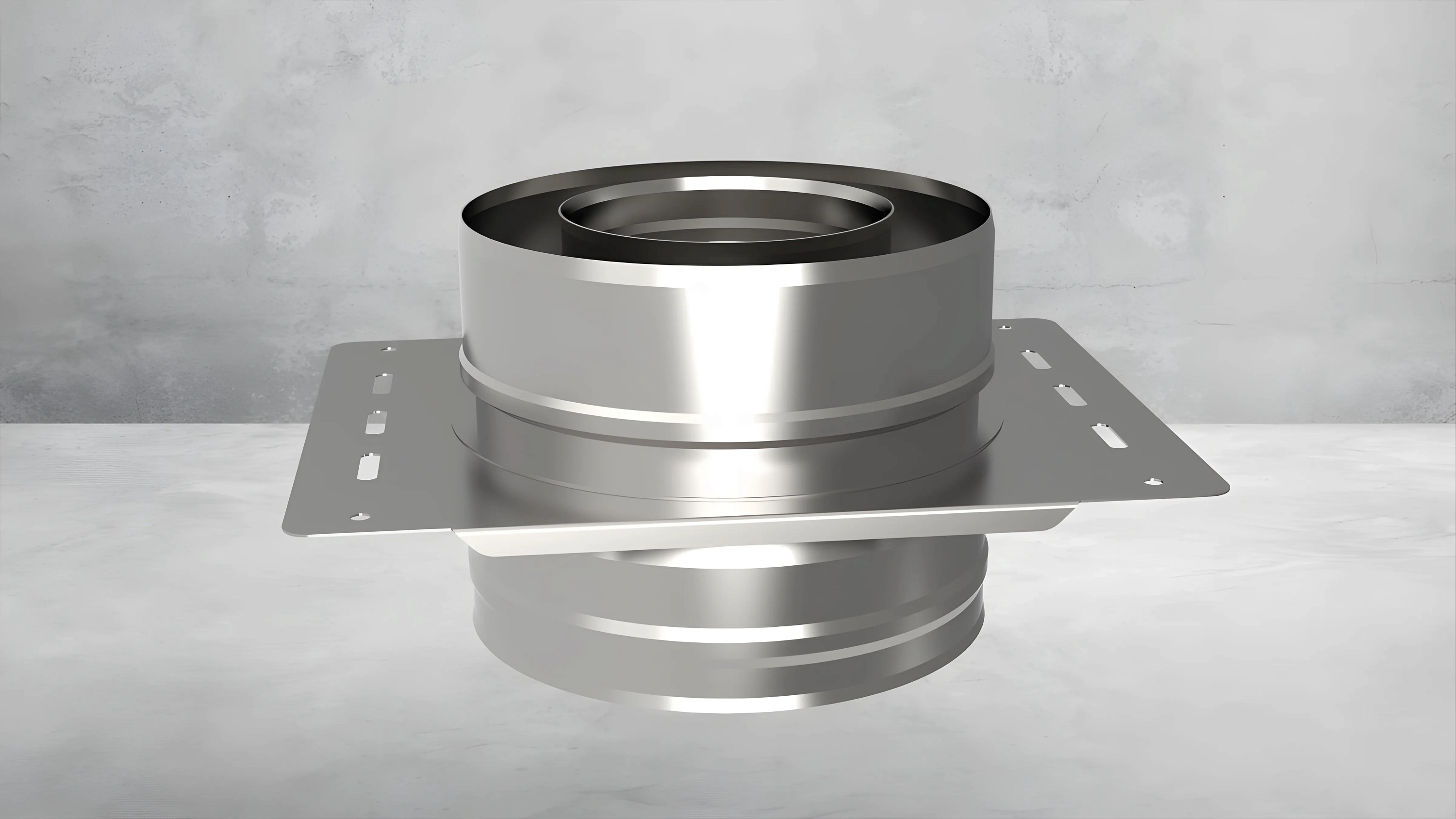

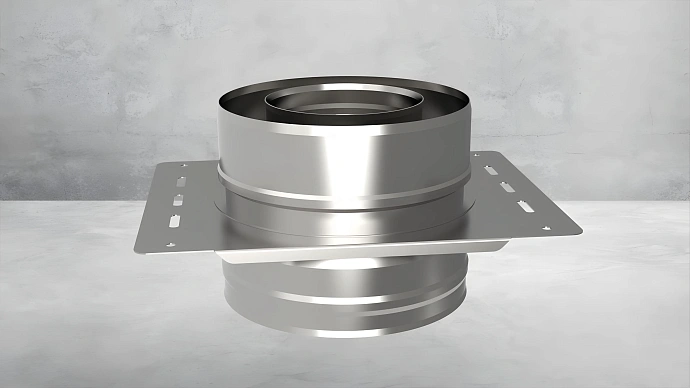

(GS) Монтажная площадка 120х200 мм, AISI 430/430, толщина 0,8/0,5 мм, платформа 240х320 мм — разгрузочный элемент дымоходной системы для снятия весовой нагрузки с вертикального участка сэндвич-канала. Устанавливается совместно со стеновой опорой через каждые 3 метра высоты стояка и передаёт массу вышерасположенных секций на несущую конструкцию.

Особенности модели:
— Материал: Нержавеющая сталь AISI 430 (корпус площадки и опорная платформа). Ферритная хромистая сталь общего назначения с высоким содержанием хрома. Обладает достаточной прочностью и стойкостью к атмосферной коррозии.
— Конструкция: Корпус под сэндвич-трубу диаметром 120х200 мм. Толщина внутренней части — 0,8 мм, внешнего кожуха — 0,5 мм. Опорная платформа размером 240 х 320 мм изготовлена из стали AISI 430 толщиной 0,8 мм.
— Назначение: Разгрузка вертикального дымоходного стояка. Устанавливается с шагом не более 3 метров по высоте. Воспринимает вес утеплённых секций и распределяет его на стеновую опору, предотвращая проседание и деформацию соединений.
— Вес: 1150 г. Масса соответствует конструкции с увеличенным проходным сечением внутреннего канала.

Применение:
Монтируется на стеновую опору в разрыве сэндвич-стояка при наружной прокладке дымохода. Обеспечивает стабильность геометрии тракта и разгружает нижерасположенные соединения от веса вышестоящих элементов.

Рекомендации по монтажу:
— Фиксация на стеновой опоре болтовым соединением.
— Установка через каждые 3 метра вертикального участка.
— Стыковка сэндвич-секций раструбным способом с герметизацией внутреннего контура термостойким составом.

Разгрузочный узел для надёжной фиксации наружного дымохода с увеличенным проходным сечением.
