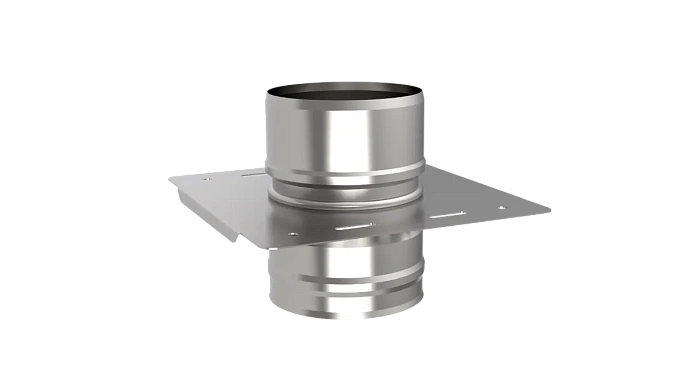

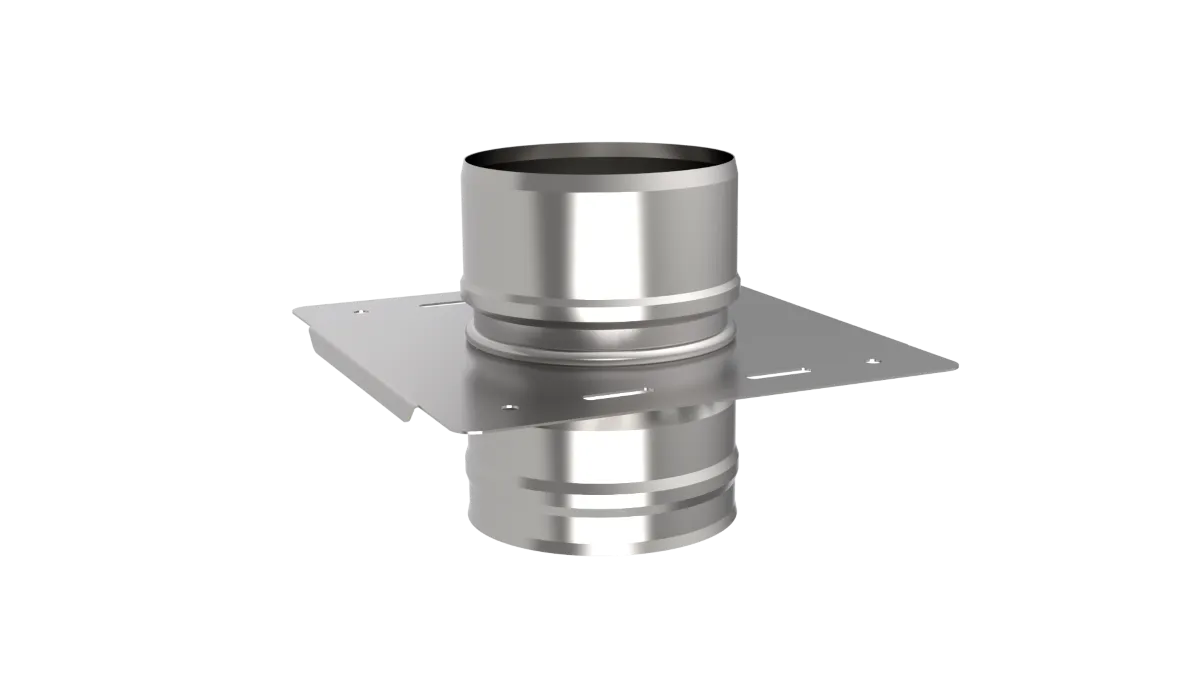

Монтажная площадка ф 120, AISI 439/1,0мм, (пл.220х240)

Описание:
Монтажная площадка диаметр 120 мм, AISI 439, толщина 1,0 мм, платформа 220х240 мм — опорно-разгрузочный элемент одностенного дымового канала для фиксации вертикального участка и снятия весовой нагрузки с нижерасположенных соединений. Устанавливается совместно со стеновой опорой или кронштейном.

Особенности модели:
— Материал: Нержавеющая сталь AISI 439. Сплав с добавлением титана и хрома, устойчивый к высокотемпературному окислению, атмосферной коррозии и воздействию конденсата. Толщина металла — 1,0 мм.
— Конструкция: Хомутовая часть под одностенную трубу диаметром 120 мм. Опорная платформа размером 220 х 240 мм с элементами жёсткости. Рассчитана на совместное использование с опорами соответствующего типоразмера.
— Назначение: Разгрузка вертикального стояка одностенного дымохода. Воспринимает вес вышерасположенных секций и передаёт нагрузку на несущую стену через опорный кронштейн.
— Вес: 750 г. Масса соответствует конструкции из стали толщиной 1,0 мм с опорной платформой.

Применение:
Устанавливается на стеновую опору в разрыве одностенного дымоходного стояка. Рекомендуемый шаг установки — через каждые 3 метра высоты. Предотвращает проседание тракта, деформацию стыков и обеспечивает стабильность геометрии канала при внутренней прокладке.

Рекомендации по монтажу:
— Крепление к стеновой опоре болтовым соединением.
— Труба фиксируется в хомутовой части площадки с обжимом.
— Установка производится на ровном вертикальном участке дымохода.

Опорный узел для надёжной фиксации одностенного дымохода к капитальной стене.
