Отвод 45* ОМ-Р 430-0,5 D150 (2S)

Описание:

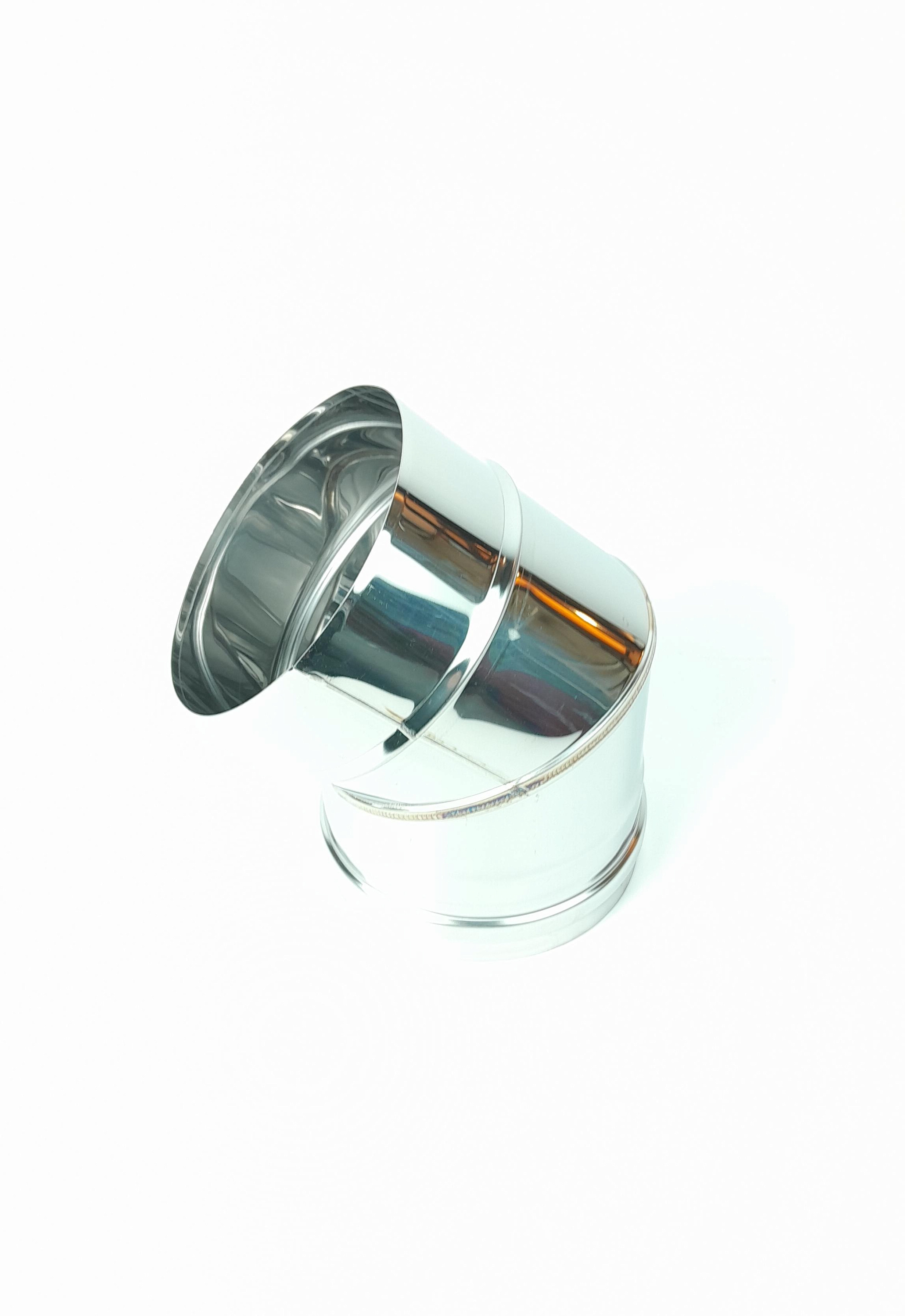

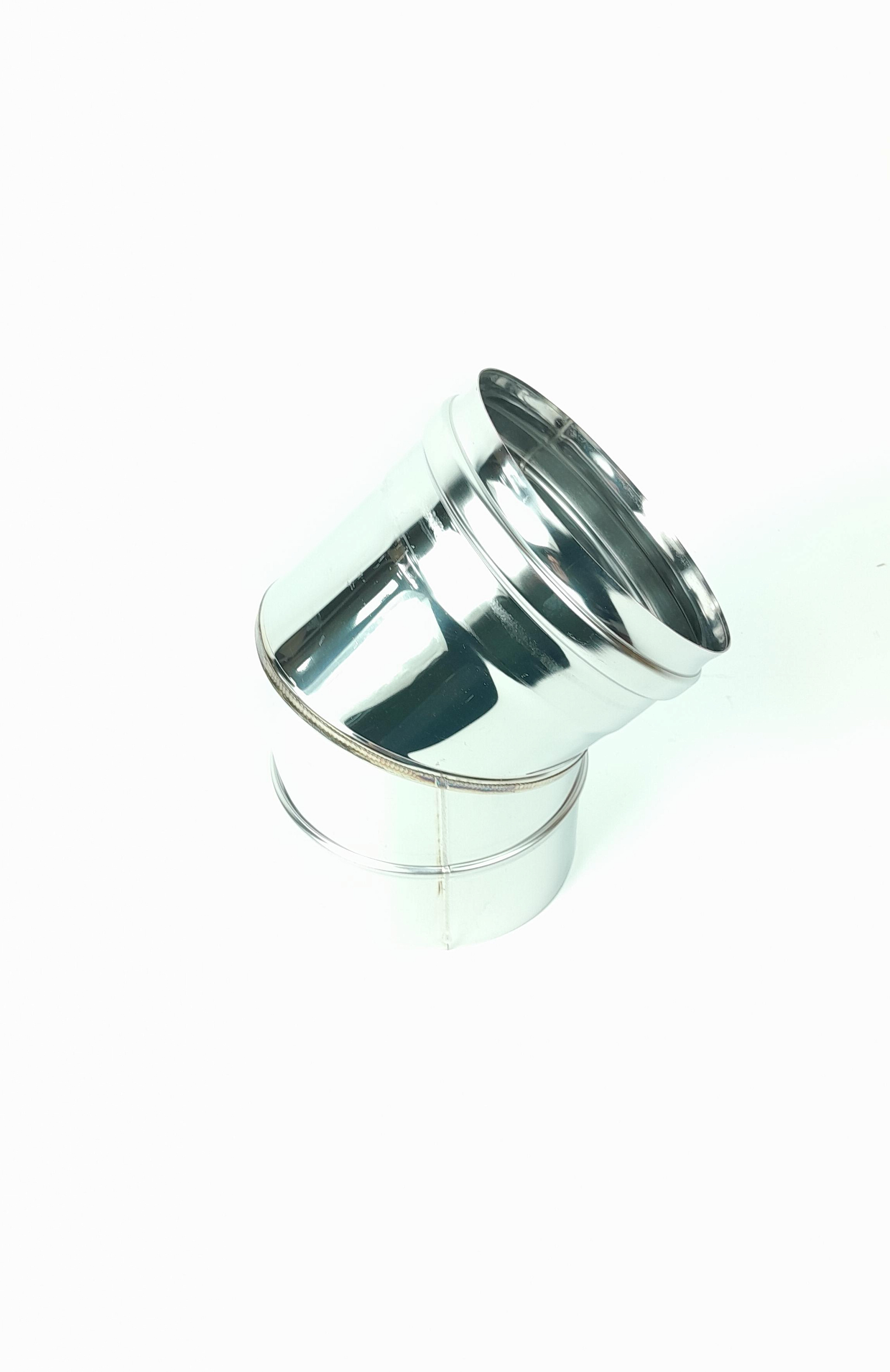

Отвод 45° ОМ-Р 430-0,5 D150 (2S)
Сегментированный дымоходный отвод под углом 45 градусов для неутеплённой системы «Моно». Предназначен для плавного изменения направления дымового канала при обходе строительных конструкций, с соблюдением требований пожарной безопасности и аэродинамики.
Назначение и преимущества:
- Позволяет гибко проектировать дымоход при наличии балок, вентиляционных шахт или других препятствий.
- Обеспечивает плавный поворот потока дымовых газов, минимизируя турбулентность и сопротивление.
- Сохраняет стабильную тягу, предотвращая задымление, сажеобразование и сбои в работе котла или печи.
Конструктивные особенности:

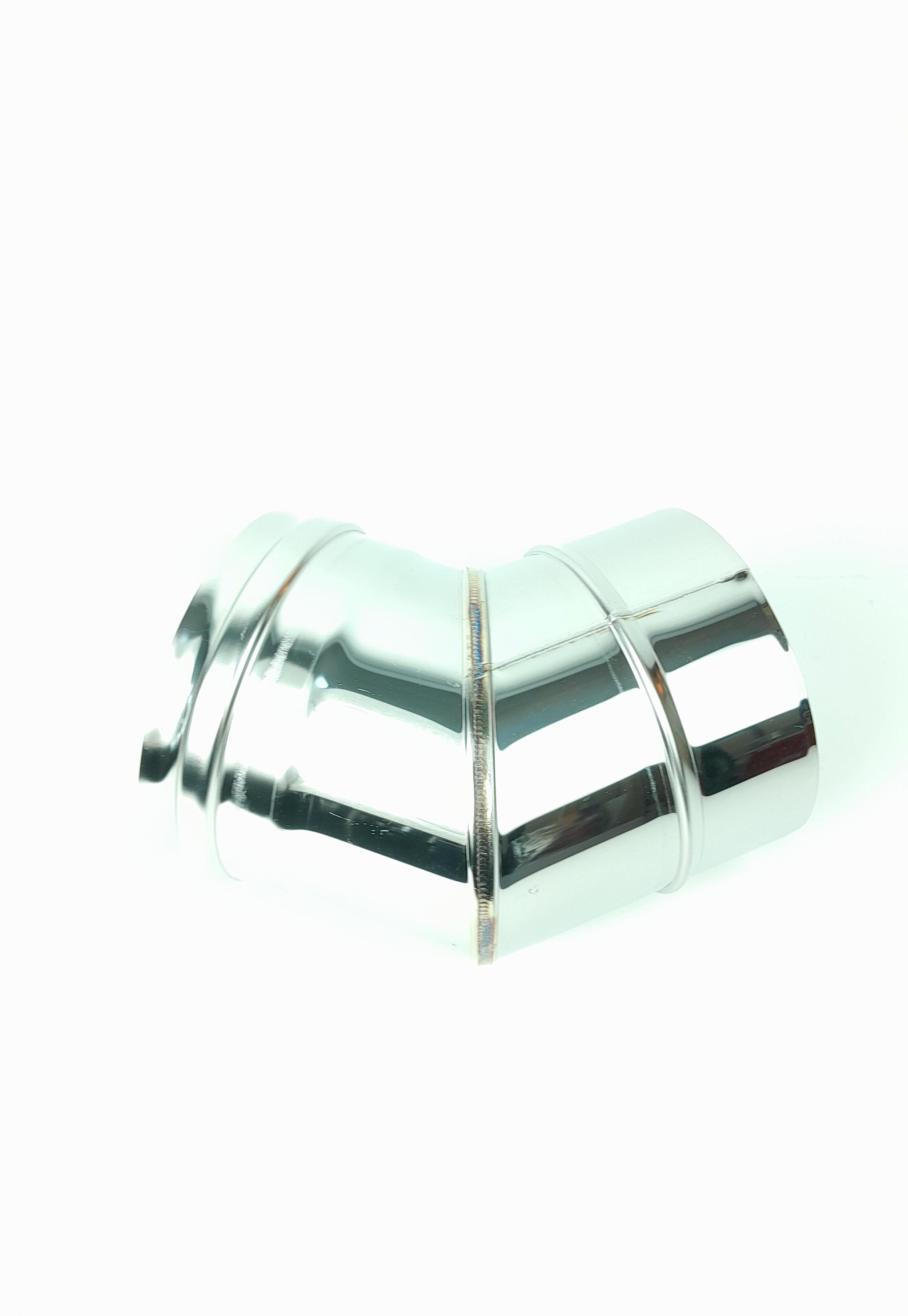

1. Изготовлен из трёх цилиндрических сегментов, соединённых шовной сваркой.
2. Такая сегментация увеличивает радиус поворота до значения, равного или превышающего диаметр трубы (150 мм), что соответствует требованиям СП 60.13330 (актуализированная редакция СНиП 41-01-2003).
3. При меньшем радиусе поток газов «ударяется» о стенку отвода, теряет скорость и может вызывать:
- нарушение тяги,
- скопление конденсата и сажи,
- остановку теплогенератора или задымление помещения.
Примечание:
— Отводы 90° изготавливаются из четырёх сегментов для ещё более плавного поворота.
— Отводы 45° — из трёх сегментов, что обеспечивает оптимальный баланс между компактностью и аэродинамикой.
Технические характеристики:
Угол отвода: 45°
Номинальный диаметр: 150 мм
Толщина стенки: 0,5 мм
Материал: нержавеющая сталь AISI 430 — устойчива к коррозии и конденсату
Габариты (Д × Ш × В): 86 × 150 × 155 мм
Вес: 390 г
Тип: для неутеплённой системы «Моно»
Преимущества:
- Высокая коррозионная стойкость благодаря использованию AISI 430.
- Надёжная сварная конструкция — выдерживает термические нагрузки и вибрации.
- Совместимость со всеми элементами дымоходной системы «Моно» диаметром 150 мм.
- Соответствует строительным и пожарным нормам по устройству дымоходов.
Рекомендации по монтажу:
1. Не рекомендуется устанавливать более двух отводов 45° подряд без вертикального участка — это может снизить тягу.
2. Все соединения должны быть герметичными (при необходимости — с использованием термостойкого уплотнителя).
3. Монтируйте отвод так, чтобы конденсат стекал вниз, а не скапливался в изгибе.
Отвод 45° ОМ-Р D150 — это не просто «колено», а инженерно продуманный элемент, обеспечивающий безопасность, эффективность и долговечность всей дымоходной системы.
