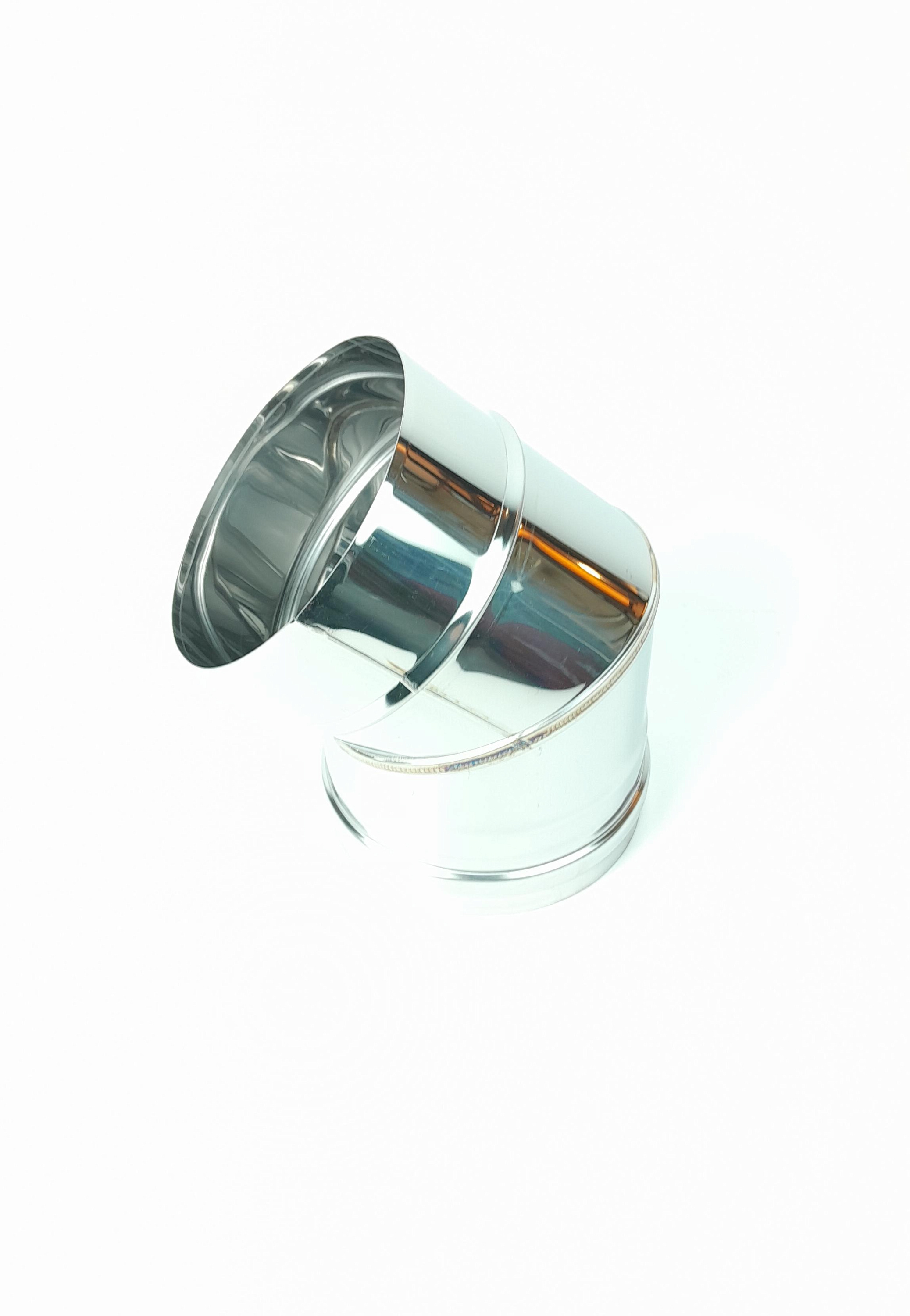

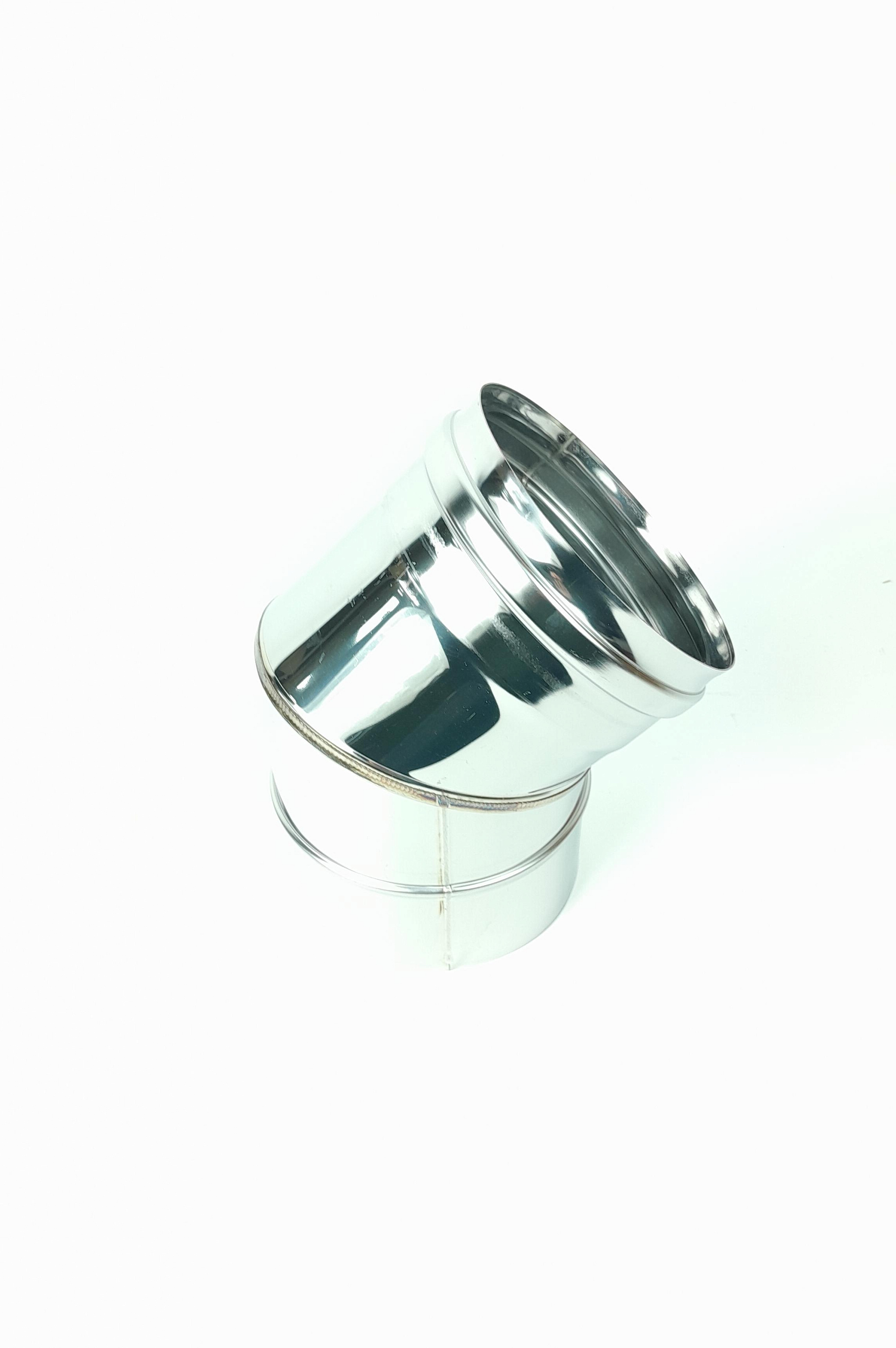

Отвод 45* ОМ-Р 430-0,8 D150 (2S)

Описание:
Отвод 45° ОМ-Р 430-0,8 D150 (2S) - это сегментированный дымоходный отвод под углом 45 градусов, предназначенный для плавного изменения направления дымового канала в системах отведения продуктов сгорания. Изготовлен из нержавеющей стали и соответствует современным требованиям к гидродинамике дымоходов.
Назначение и преимущества:
- Позволяет обходить препятствия (балки, вентиляционные шахты, строительные конструкции) при монтаже дымохода.
- Обеспечивает плавный поворот потока дымовых газов, минимизируя турбулентность и сопротивление.
- Сохраняет стабильную тягу и предотвращает задымление, остановку котла или снижение КПД теплогенератора.
Конструктивные особенности:

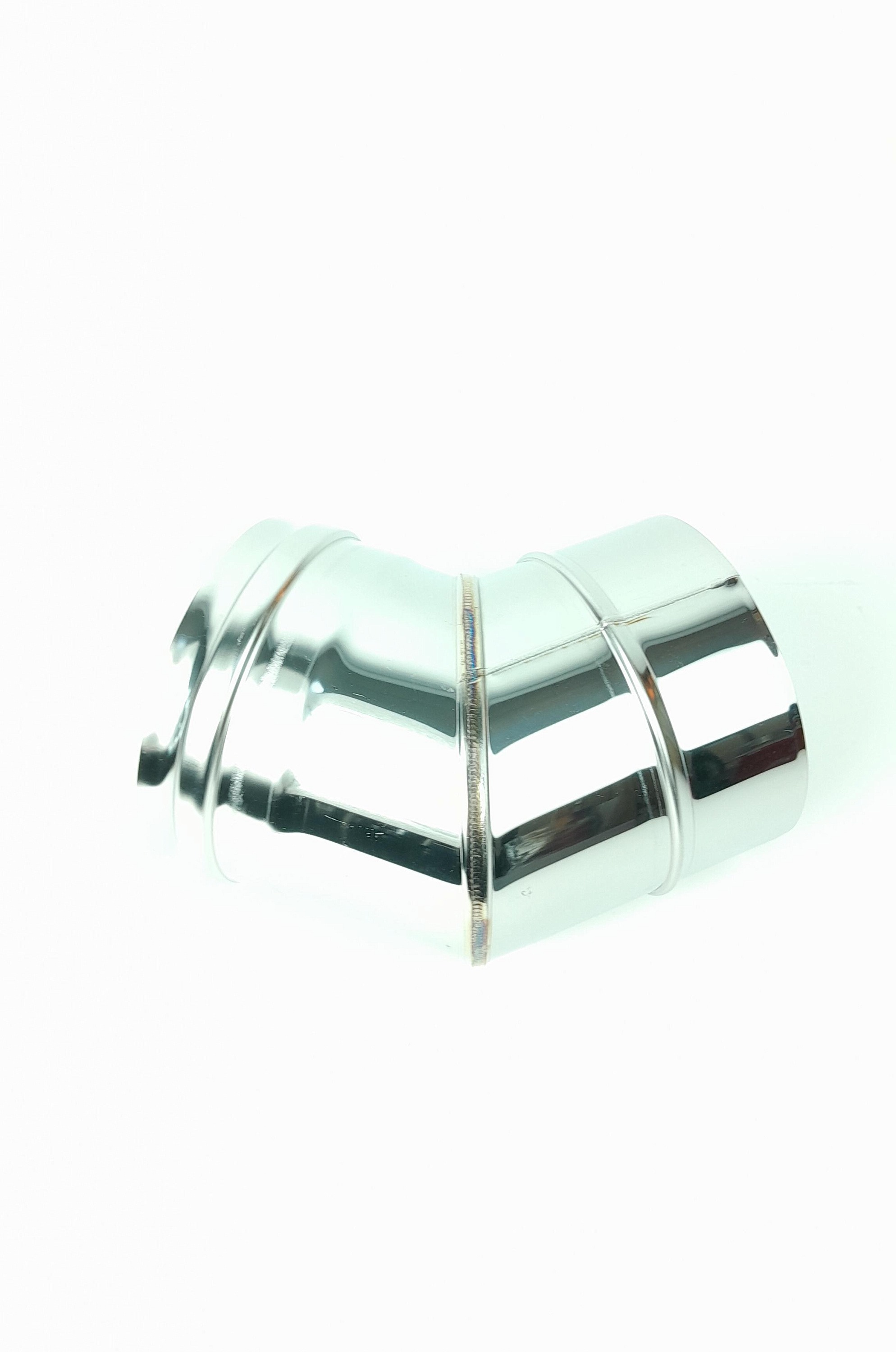

1. Изготовлен из трёх цилиндрических сегментов, соединённых шовной сваркой.
2. Такая сегментация увеличивает радиус поворота до значения, равного или превышающего диаметр трубы (в данном случае — 150 мм), что соответствует требованиям СП 60.13330 (актуализированная редакция СНиП 41-01-2003).
3. При меньшем радиусе поток газов «ударяется» о стенку отвода, теряет скорость и может вызывать:
- нарушение тяги,
- скопление сажи и конденсата,
- сбои в работе оборудования.
Примечание:
- Отводы 90° изготавливаются из четырёх сегментов для ещё более плавного поворота.
- Отводы 45° — из трёх сегментов, что обеспечивает оптимальный баланс между компактностью и аэродинамикой.
Технические характеристики:
Угол отвода: 45°
Номинальный диаметр: 150 мм
Толщина стенки: 0,8 мм
Материал: нержавеющая сталь AISI 430
Габариты (Д × Ш × В): 86 × 150 × 155 мм
Вес: 620 г
Тип: для неутеплённой системы «Моно»
Преимущества:
- Высокая коррозионная стойкость благодаря использованию AISI 430.
- Надёжная сварная конструкция — выдерживает термические нагрузки и вибрации.
- Совместимость со всеми элементами дымоходной системы «Моно» диаметром 150 мм.
- Соответствует строительным и пожарным нормам по устройству дымоходов.
Рекомендации по монтажу:
1. Не рекомендуется устанавливать более двух отводов 45° подряд без вертикального участка — это может снизить тягу.
2. Все соединения должны быть герметичными (при необходимости — с использованием термостойкого уплотнителя).
3. Отводы следует монтировать так, чтобы конденсат стекал вниз, а не скапливался в изгибе.
Отвод 45° ОМ-Р D150 — это не просто «колено», а инженерно продуманный элемент, обеспечивающий безопасность, выбирайте эффективность и долговечность всей дымоходной системы.
