Отвод Термо 87* ОТ-Р 430-0,5/430 D130/200 (3S)

Описание:
Отвод Термо 87° ОТ-Р 430-0,5/ОЦ D130/200 (3S)
Утеплённый сегментированный отвод под углом 87 градусов для двухконтурной дымоходной системы «Термо». Разработан для плавного перехода от горизонтального участка к вертикальному в утеплённом дымоходе — с минимальными гидравлическими потерями и максимальной тягой.
Назначение и применение:
- Используется при подключении дровяных печей, каминов, пеллетных и газовых котлов к утеплённому дымоходу.
- Обеспечивает оптимальный угол поворота (87° вместо 90°), исключающий прямые углы в потоке дымовых газов.
- Применяется на наружных, чердачных или неотапливаемых участках, где критически важна теплоизоляция для предотвращения конденсата и потери тяги.
Конструктивные особенности:
1. Двухконтурная конструкция:
- Внутренняя труба: Ø130 мм, толщина 0,5 мм, сталь AISI 430 — устойчива к коррозии и высоким температурам.
- Наружная оболочка: Ø200 мм, толщина 0,5 мм, оцинкованная сталь — обеспечивает надёжную защиту от атмосферных воздействий.

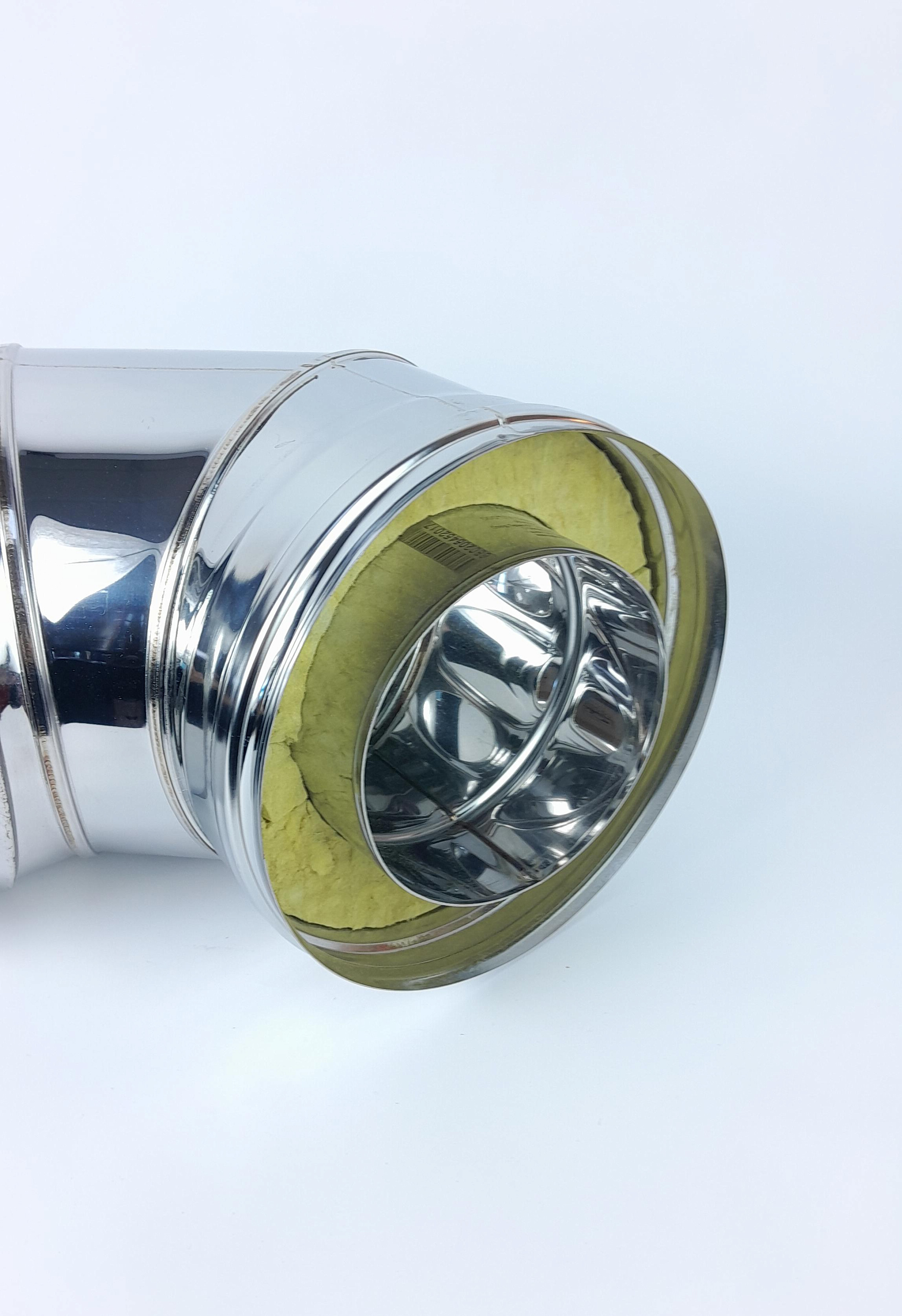

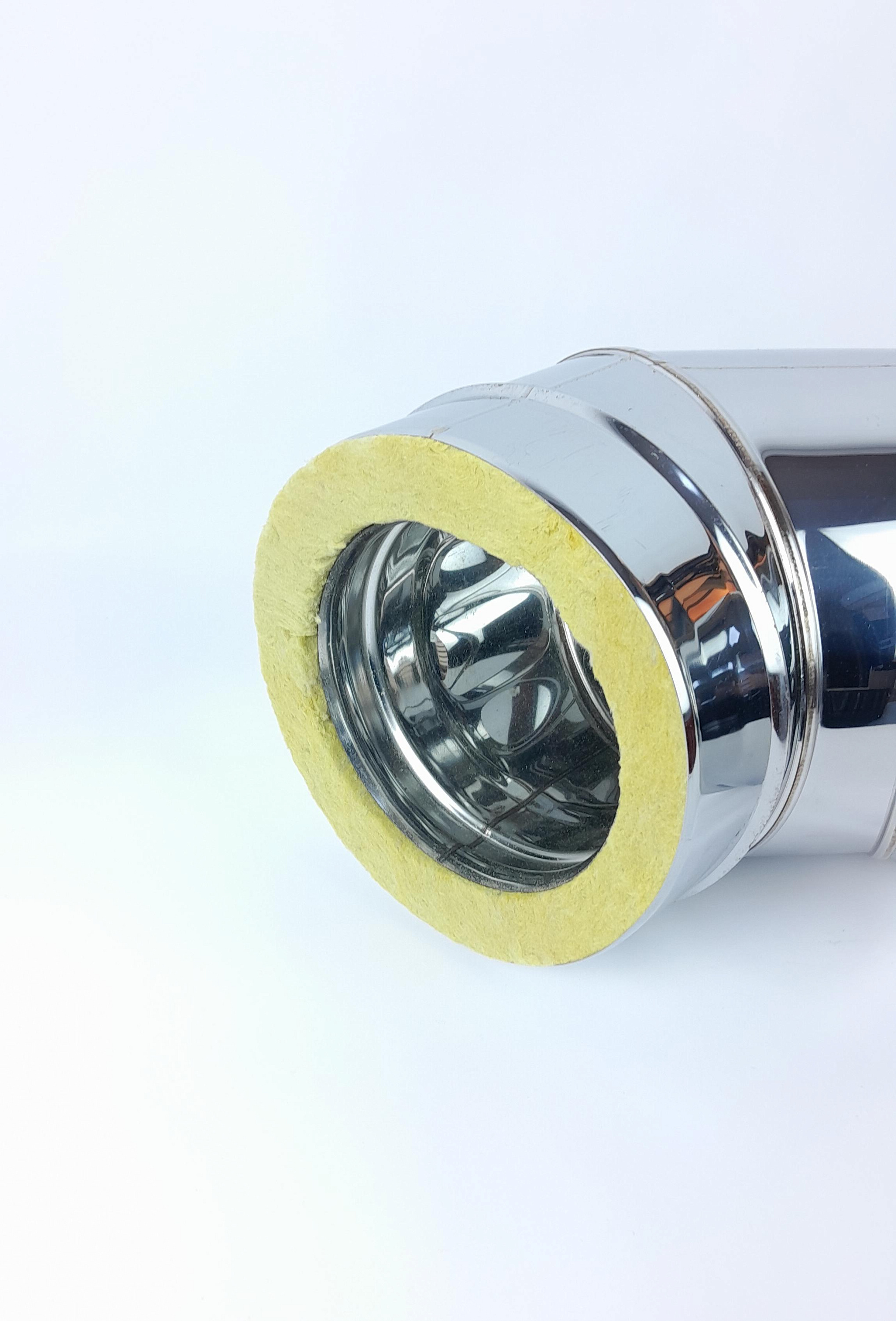

2. Между контурами: 30 мм негорючей базальтовой изоляции — снижает теплопотери и предотвращает остывание дымовых газов.

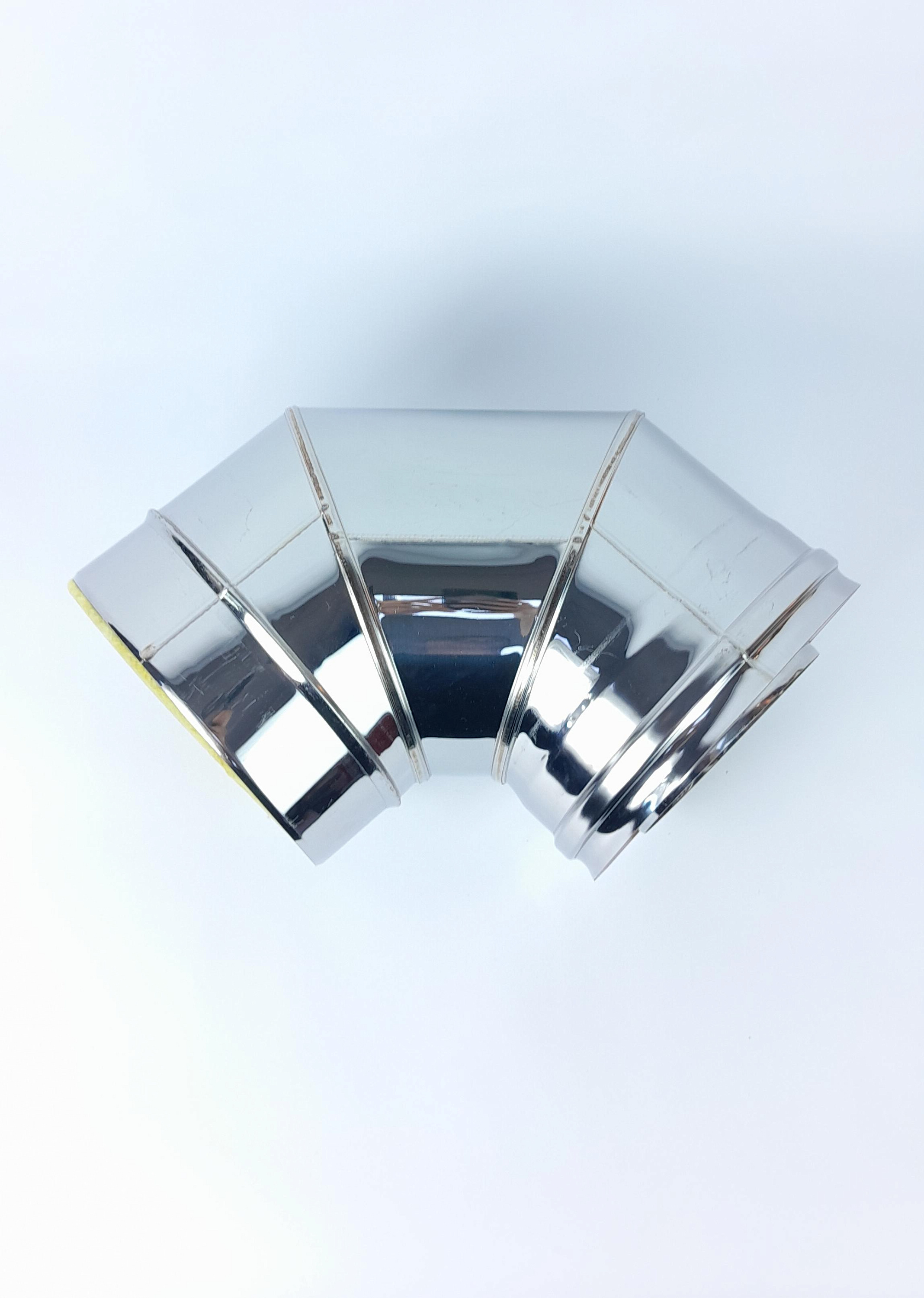

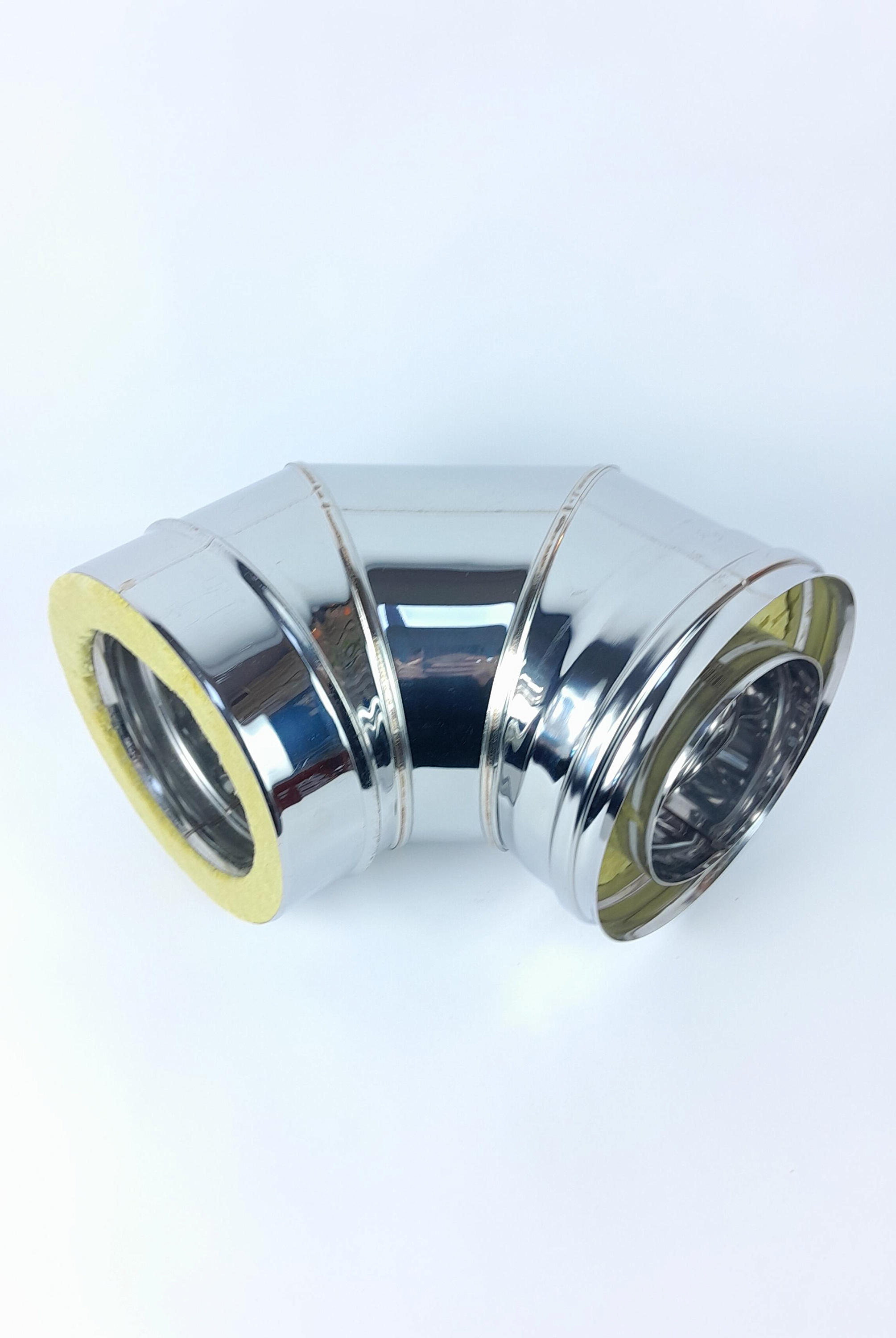

3. Изготовлен из трёх цилиндрических сегментов, соединённых сваркой, что создаёт плавный, аэродинамичный изгиб без резких перепадов.
4. Угол 87° соответствует требованиям нормативов (СП 60.13330) и повышает эффективность дымохода по сравнению с прямыми 90° коленами.
Технические характеристики:
Угол отвода: 87°
Внутренний диаметр: 130 мм
Наружный диаметр: 200 мм
Толщина изоляции: 30 мм
Толщина внутренней трубы: 0,5 мм (AISI 430)
Толщина наружной оболочки: 0,5 мм (оцинкованная сталь)
Габариты (Д × Ш × В): 300 × 200 × 300 мм
Вес: 1 460 г
Тип: утеплённая система «Термо»
Преимущества:
- Улучшенная тяга за счёт аэродинамически выверенного угла 87°.
- Эффективная теплоизоляция — предотвращает образование конденсата даже в сильный мороз.
- Пожаробезопасность — базальтовая вата не горит и выдерживает температуру до 1000 °C.
- Экономичность — наружная оболочка из оцинковки снижает стоимость при сохранении надёжности.
- Полная совместимость со всеми элементами системы «Термо» D130/200.
Рекомендации по монтажу:
1. Устанавливайте отвод только в системах «Термо» — не совместим с неутеплёнными трубами «Моно».
2. Соблюдайте направление «по дыму»: внутренняя труба монтируется гребнем в раструб.
3. При выводе на улицу рекомендуется завершить дымоход оголовком или зонтом для защиты от осадков.
Отвод Термо 87° D130/200 — это инженерно продуманный элемент, обеспечивающий безопасность, эффективность и долговечность утеплённого дымохода в любых климатических условиях.
