Отвод Термо 87* ОТ-Р 430-0,8/430 D130/200 (3S)

Описание:

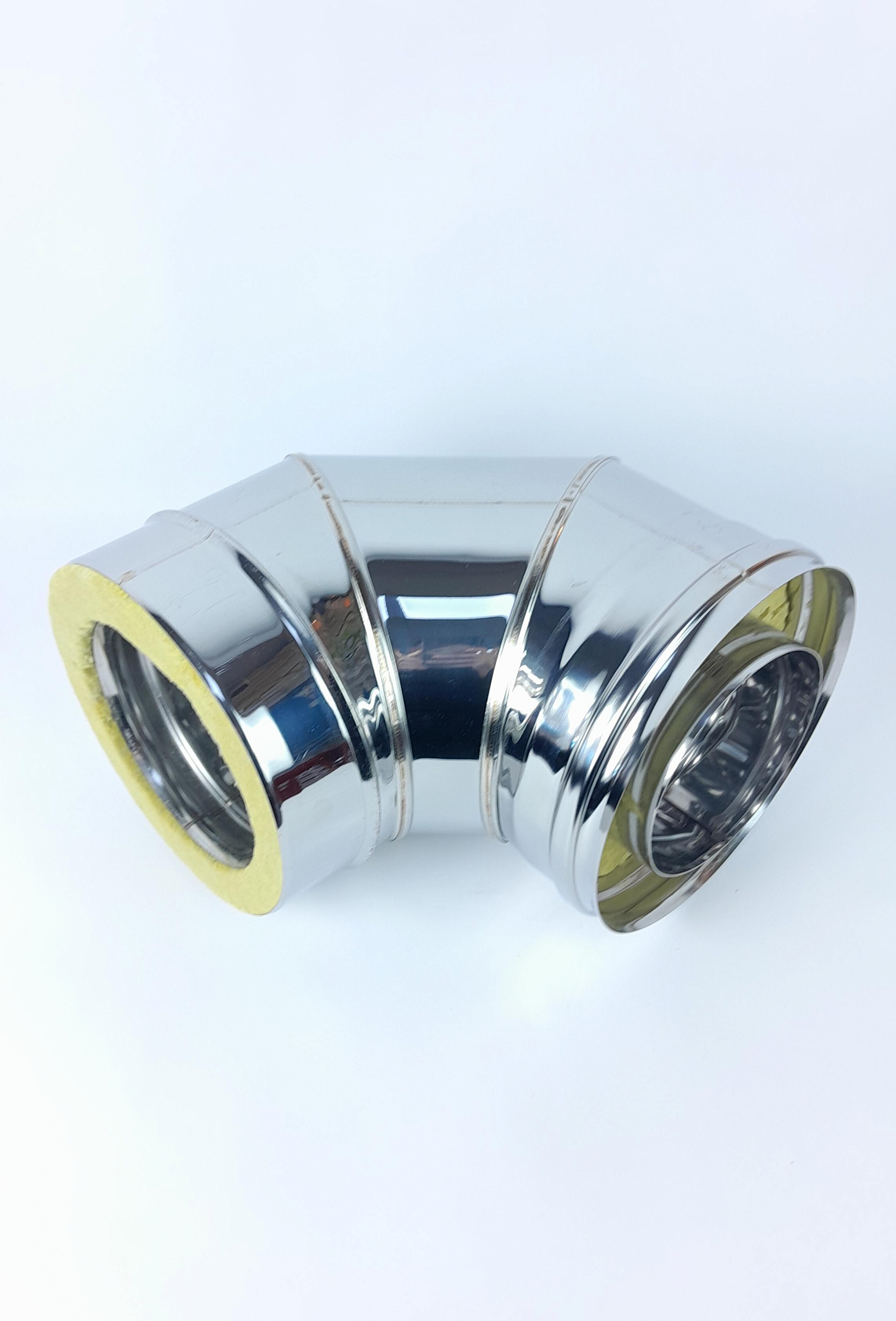

Отвод Термо 87° ОТ-Р 430-0,8/430 D130/200 (3S)
Усиленный утеплённый отвод под углом 87 градусов для двухконтурной дымоходной системы «Термо». Предназначен для плавного и безопасного перехода от горизонтального участка к вертикальному в утеплённом дымоходе — с максимальной тягой и минимальными теплопотерями.
Назначение и применение:
- Используется при подключении дровяных печей, каминов, пеллетных и газовых котлов к утеплённому дымоходу.
- Обеспечивает оптимизированный угол поворота (87°), исключающий прямые углы и резкие изгибы в потоке дымовых газов.
- Применяется на наружных, чердачных или неотапливаемых участках, где критически важна теплоизоляция для предотвращения конденсата, потери тяги и обмерзания.
Конструктивные особенности:
1. Двухконтурная конструкция:
- Внутренняя труба: Ø130 мм, толщина 0,8 мм, сталь AISI 430 — повышенная прочность и устойчивость к агрессивному конденсату и высоким температурам.
- Наружная оболочка: Ø200 мм, толщина 0,5 мм, сталь AISI 430 — полная коррозионная стойкость снаружи.

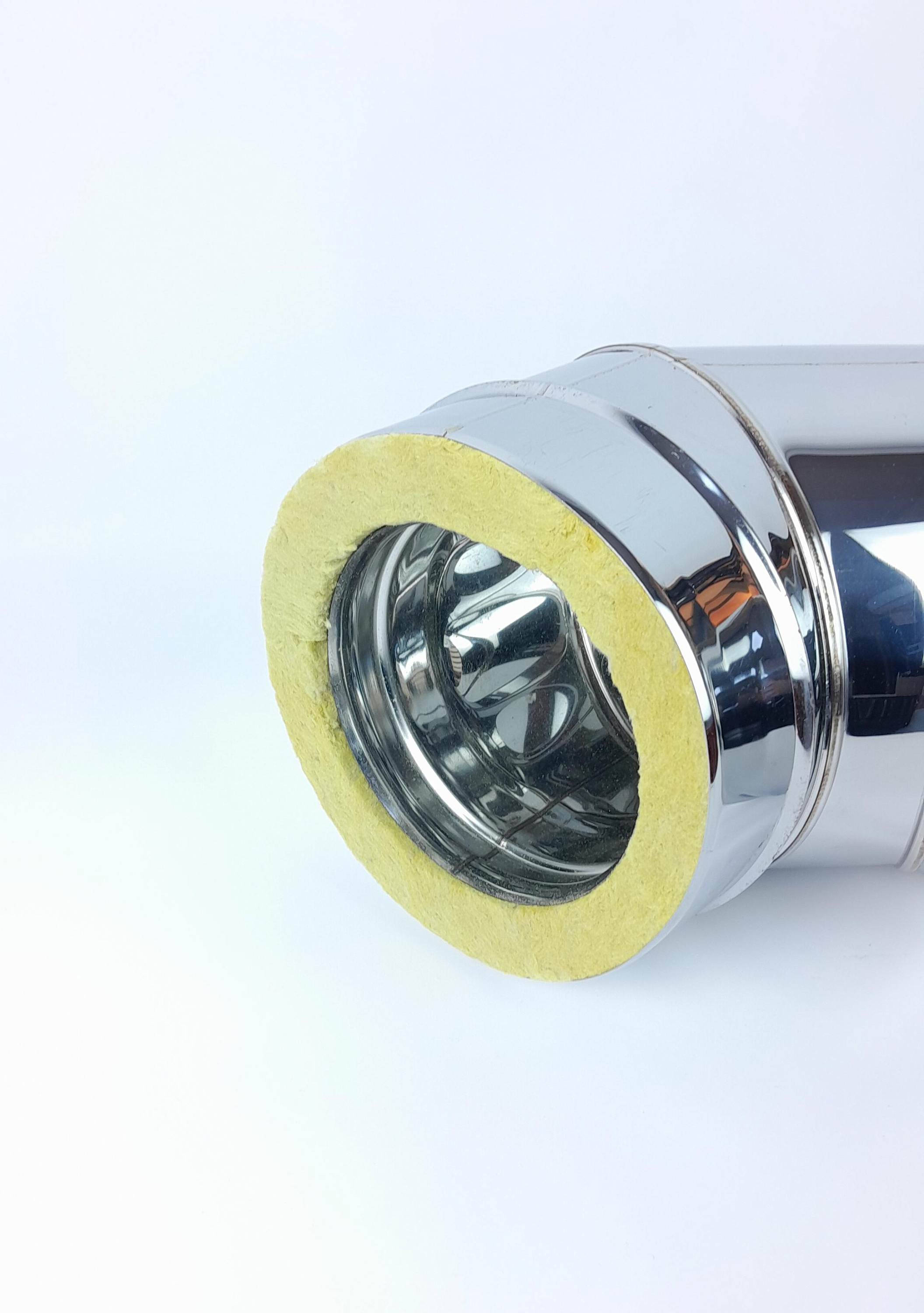

2. Между контурами: 35 мм (условно, при D130/200) негорючей базальтовой изоляции — эффективно удерживает тепло и предотвращает остывание дымовых газов.

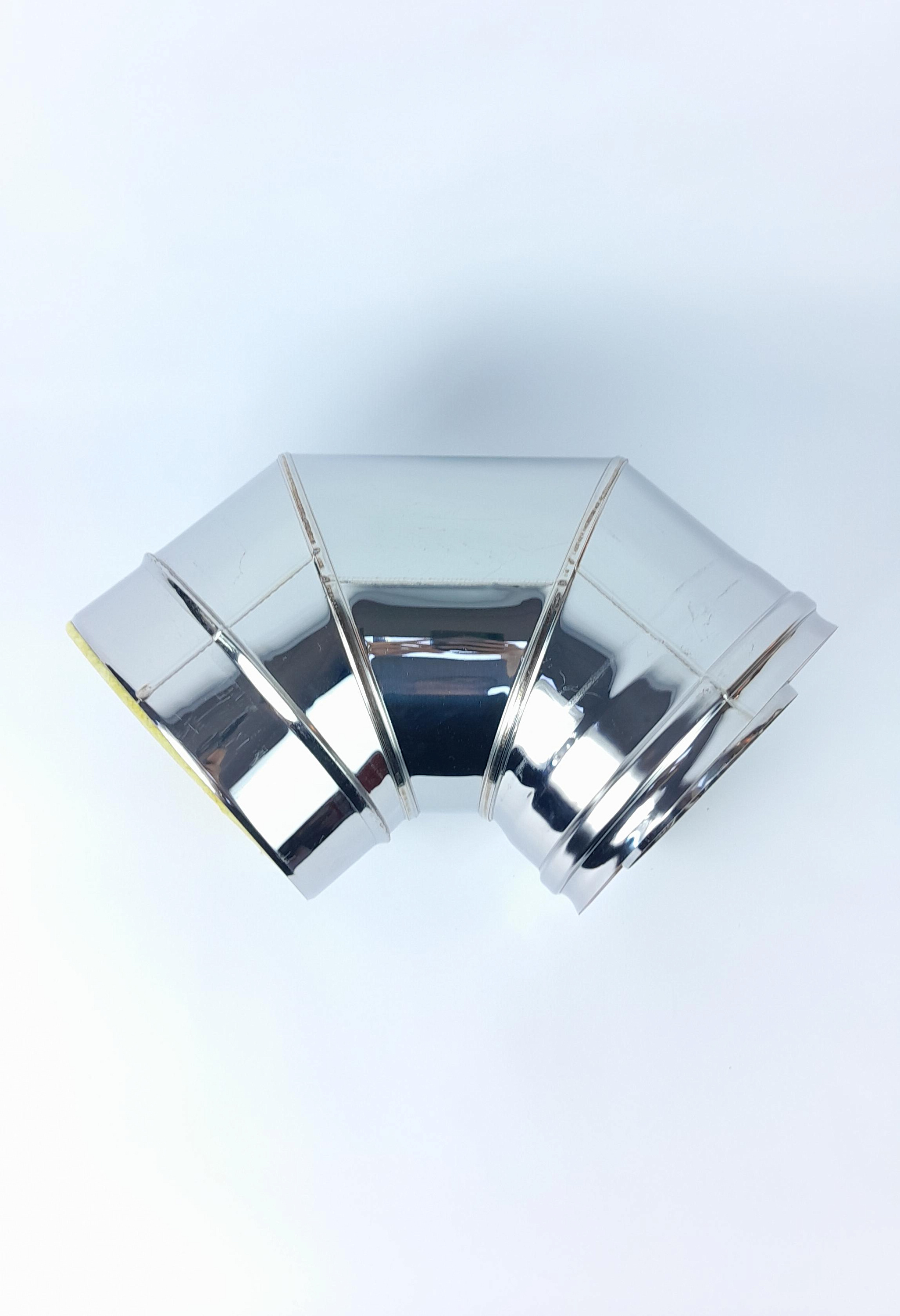

3. Изготовлен из трёх цилиндрических сегментов, соединённых шовной сваркой, что создаёт плавный, аэродинамичный изгиб с радиусом, соответствующим диаметру трубы.
4. Угол 87° разработан в соответствии с требованиями СП 60.13330 и снижает сопротивление потоку по сравнению с классическими 90° коленами.
5. Прямой угол создаёт «мёртвую зону», где дымовые газы замедляются, сажа оседает, а тяга падает. Угол 87° обеспечивает гладкий обтекаемый поворот, что критично для стабильной работы котла или печи.
Технические характеристики:
Угол отвода: 87°
Внутренний диаметр: 130 мм
Наружный диаметр: 200 мм
Толщина внутренней трубы: 0,8 мм (AISI 430)
Толщина наружной оболочки: 0,5 мм (AISI 430)
Толщина изоляции: ~35 мм (расчётная, при D130/200)
Габариты (Д × Ш × В): 300 × 200 × 300 мм
Вес: 1 820 г
Тип: утеплённая система «Термо»
Преимущества:
- Повышенная прочность за счёт утолщённой внутренней трубы (0,8 мм) — идеален для интенсивной эксплуатации.
- Максимальная тяга благодаря аэродинамическому углу 87°.
- Полная коррозионная защита — нержавеющая сталь как внутри, так и снаружи.
- Эффективная теплоизоляция — исключает конденсат даже при –30°C.
- Пожаробезопасность — базальтовая вата не горит и выдерживает до 1000 °C.
Рекомендации по монтажу:
1. Используйте только в системах «Термо» — не совместим с неутеплёнными трубами «Моно».

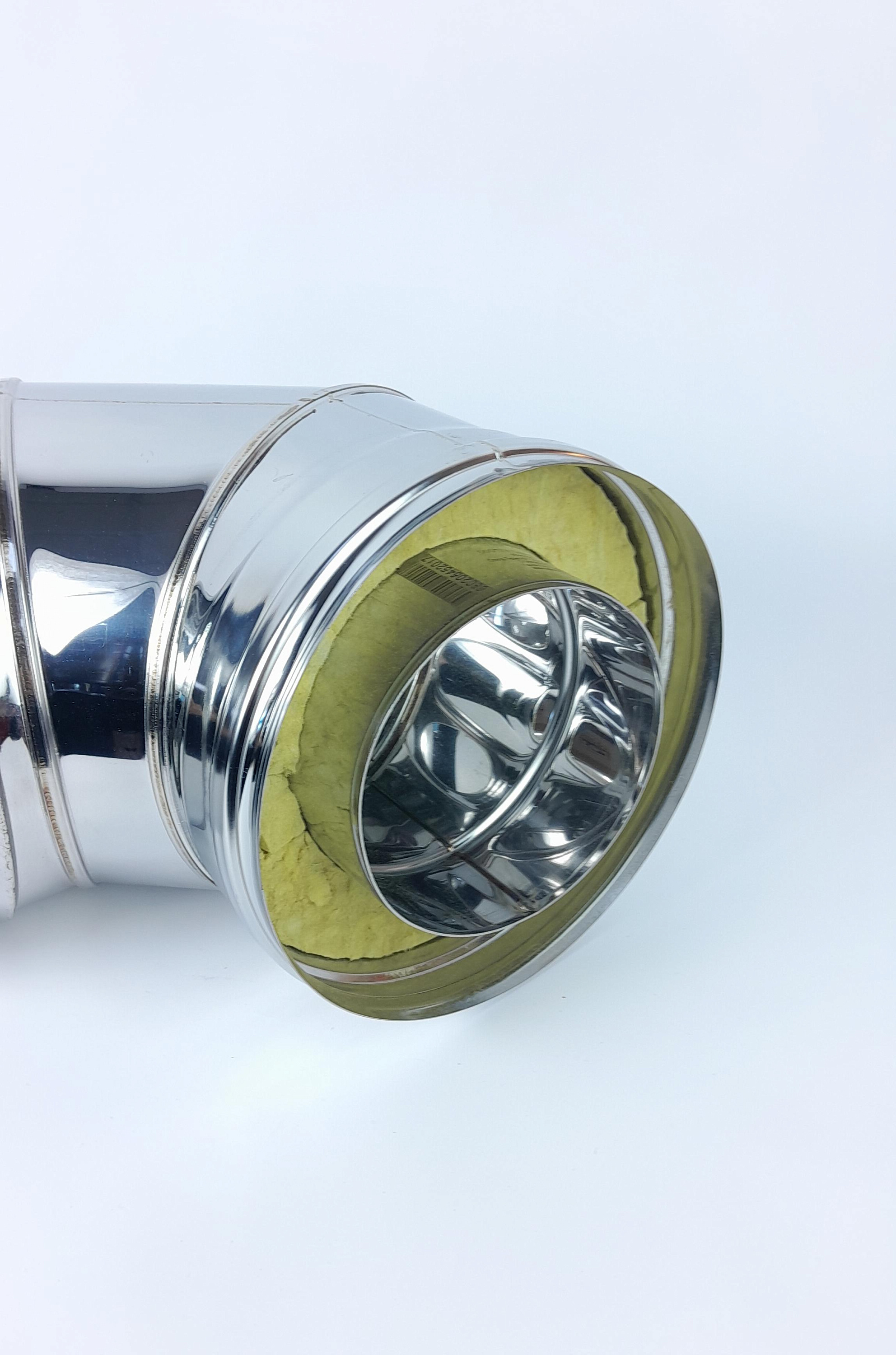

2. Соблюдайте направление «по дыму»: гребень внутренней трубы вставляется в раструб предыдущего элемента.
3. При выводе на улицу завершите дымоход зонтом или дефлектором для защиты от дождя и ветра.
Отвод Термо 87° D130/200 с толщиной внутренней стенки 0,8 мм — это выбор для тех, кто строит надёжный, долговечный и высокоэффективный дымоход для печи или котла любой мощности.
