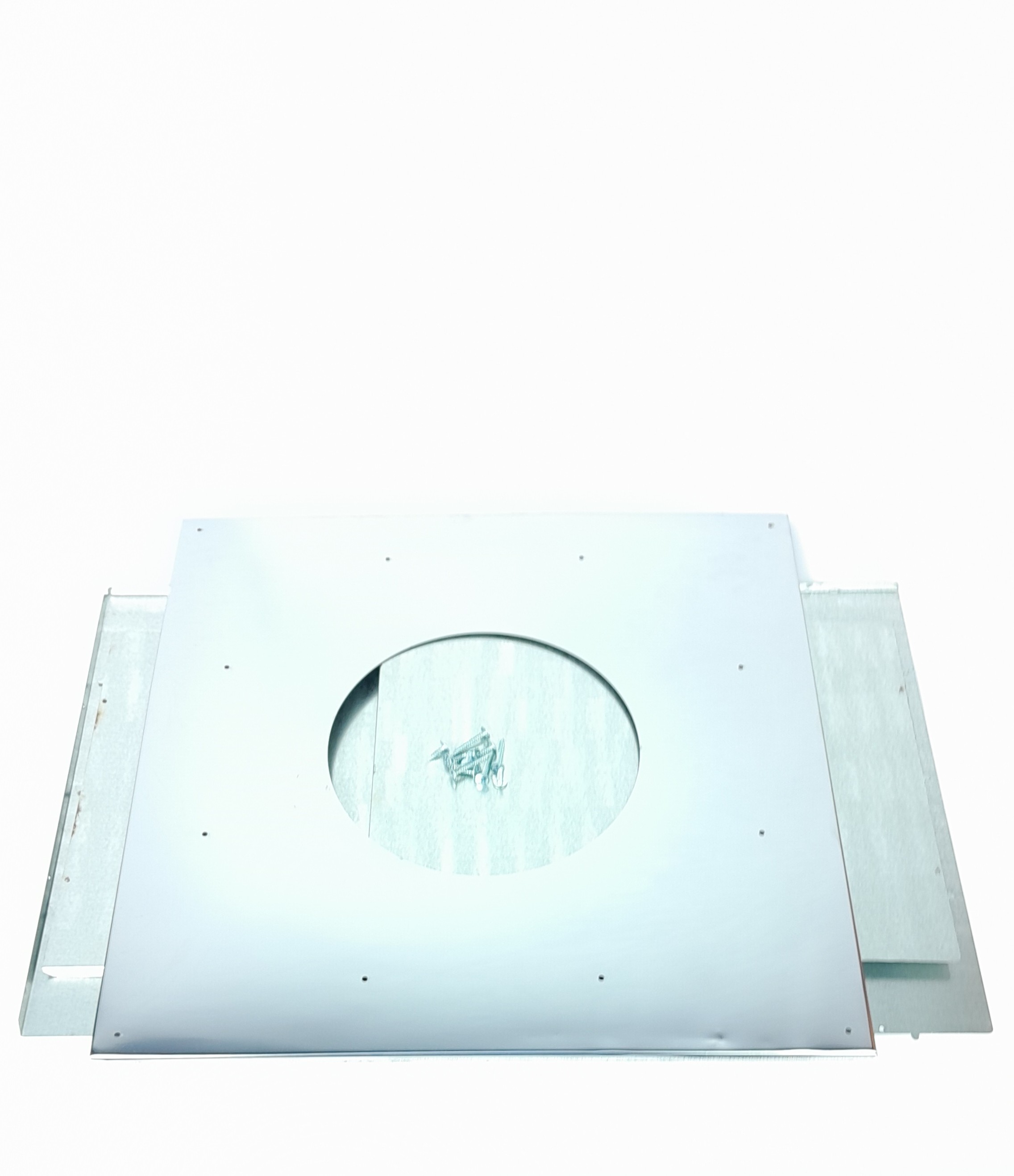

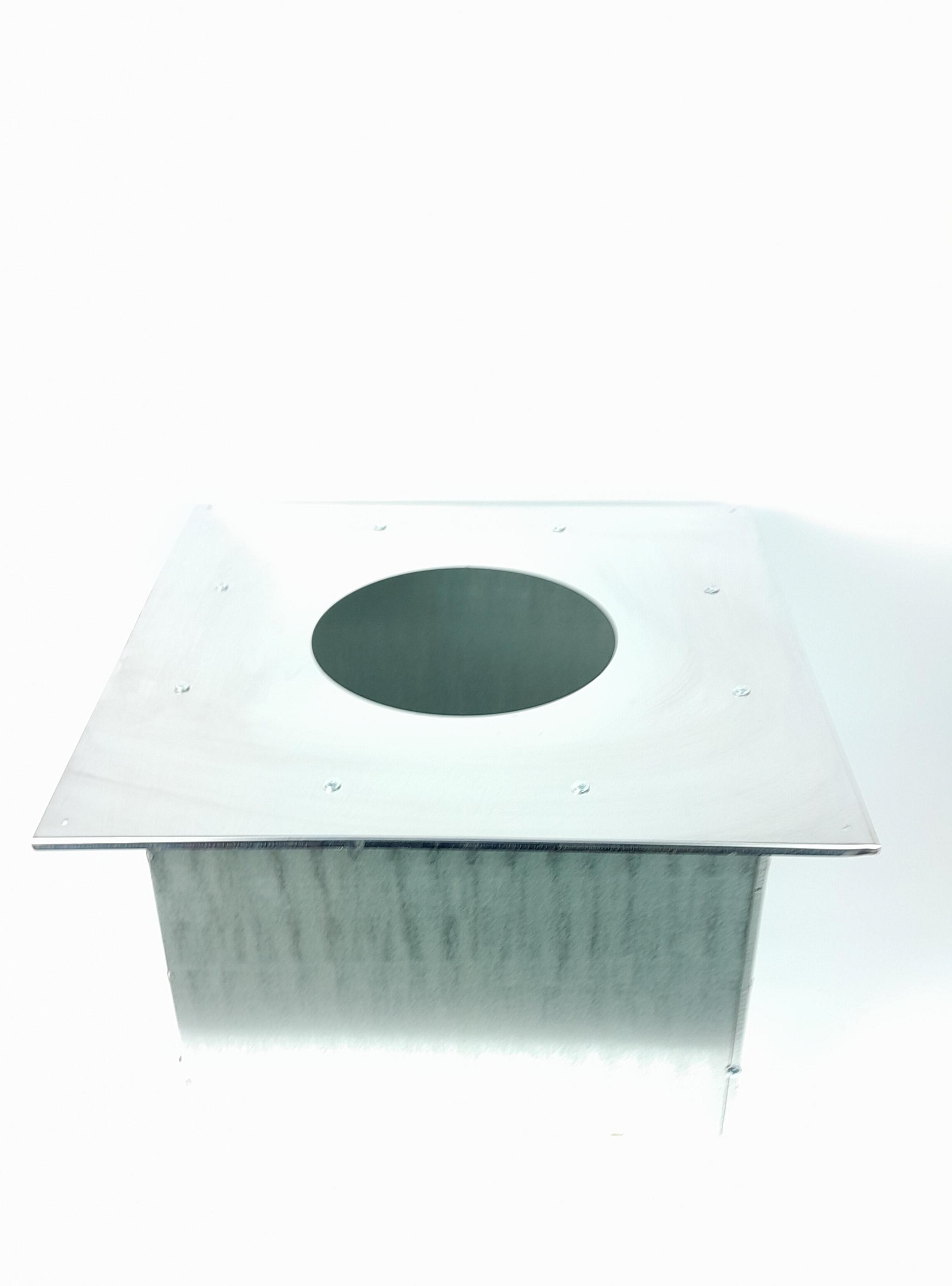

Проход перекрытия универсальный ППУ - Р 480х480 D180-210

Описание:
Проход перекрытия универсальный ППУ-Р 480×480 D180–210 - декоративно-монтажный элемент, предназначенный для аккуратного и безопасного вывода дымоходной трубы через негорючие перекрытия (например, бетонные плиты, кирпичные или металлические конструкции) в зданиях с тепловыми установками, у которых температура отходящих газов не превышает допустимых значений (например, газовые котлы, пеллетные печи, некоторые виды каминов).
Основное назначение:
1. Обеспечивает эстетически завершённый проём вокруг дымоходной трубы в потолке или междуэтажном перекрытии.
2. Имеет разборную конструкцию — упрощает монтаж и обслуживание дымохода.
3. Подходит для труб с наружным диаметром от 180 до 210 мм.
4. Размеры короба: 480 × 480 мм — стандартный формат для большинства современных дымоходных систем.
Для дополнительной защиты перекрытия и корпуса прохода от теплопередачи необходимо использовать:

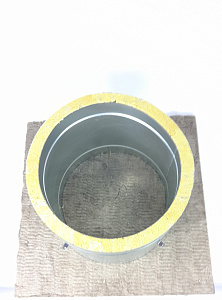

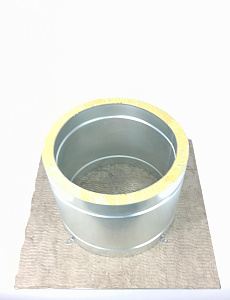

- «Комплект теплоизоляционный для ППУ-Р» (приобретается отдельно),

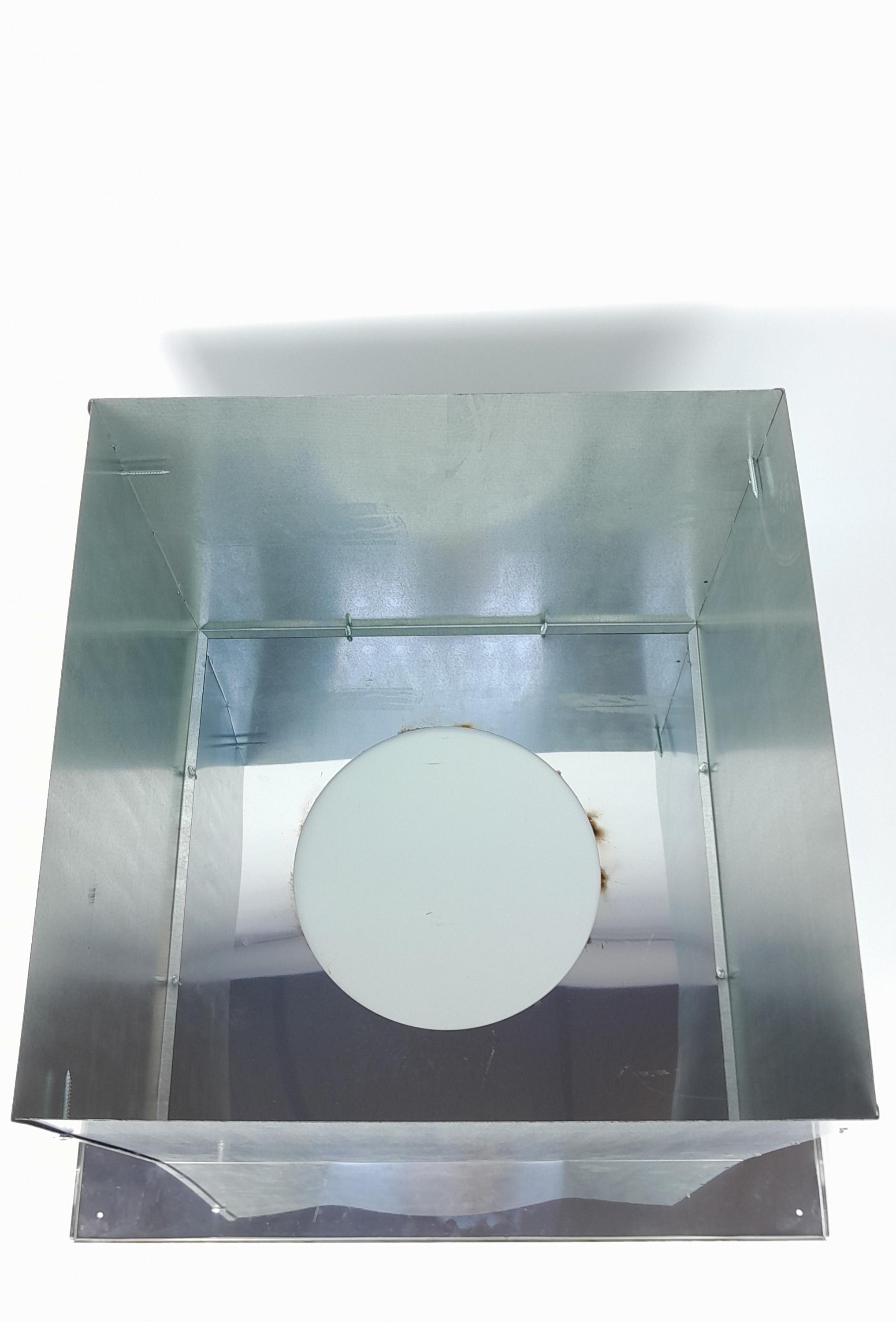

- Заполнение внутреннего пространства короба негорючей теплоизоляцией (например, базальтовой ватой плотностью ≥80 кг/м³).
Технические характеристики:
Габариты (Д × Ш × В): 500 × 500 × 300 мм
Размер проёма под трубу: Ø180–210 мм
Вес: 3,65 кг
Материал: сталь марки AISI 430 (нержавеющая, устойчивая к коррозии и умеренному нагреву)

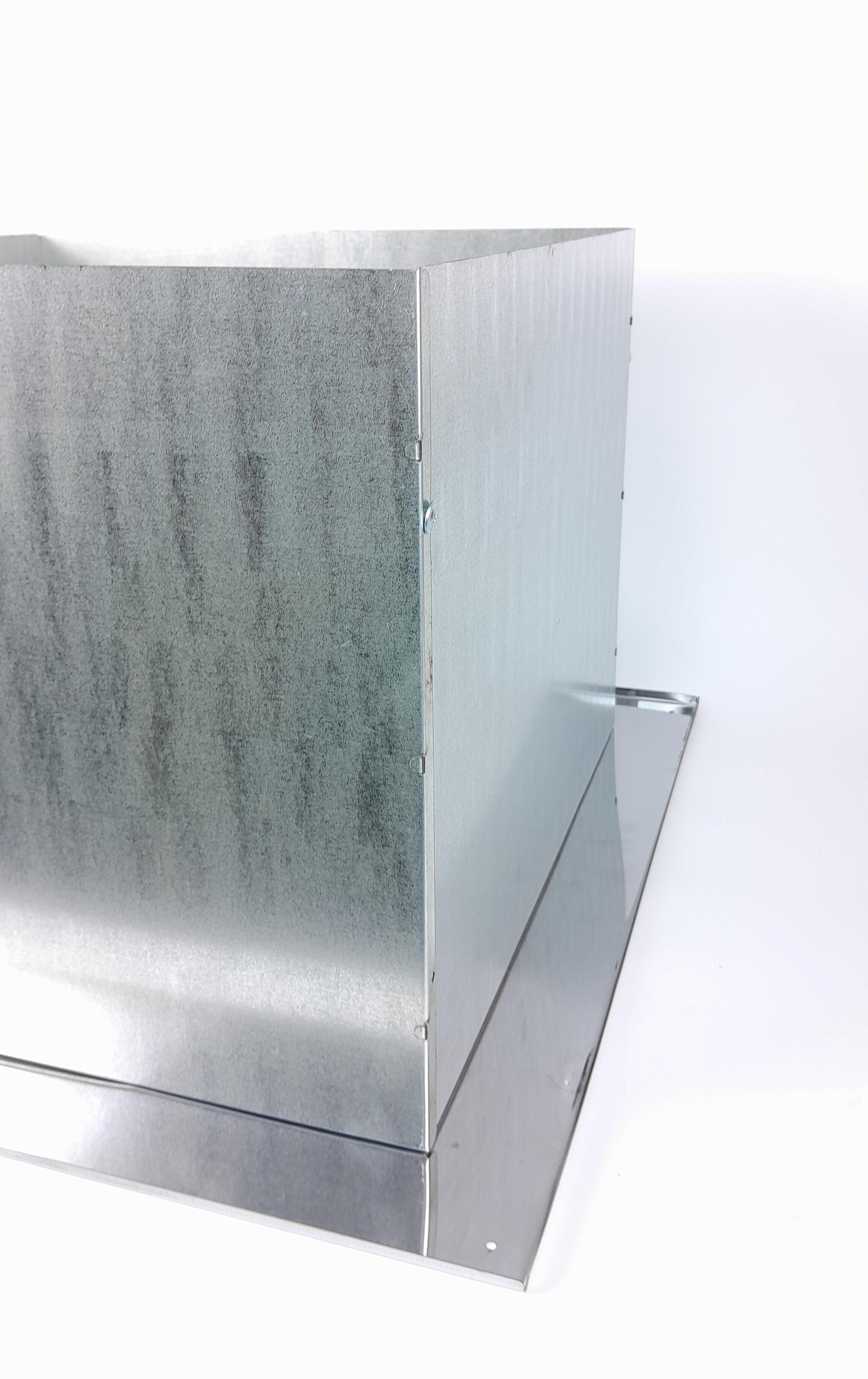

Тип конструкции: разборный (состоит из двух или более частей для удобства установки)
Когда использовать?
1. При монтаже дымохода через бетонное или кирпичное перекрытие.
2. В системах с умеренной температурой дымовых газов (обычно до 250–300 °C).
3. В сочетании с утеплёнными или одностенными дымоходами диаметром 180–210 мм.
4. Только при условии дополнительной термоизоляции и соблюдения противопожарных норм.
Когда НЕЛЬЗЯ использовать?
- В горючих перекрытиях (дерево, ОСП, гипсокартон без огнезащиты) — без специальных термозащитных решений.
- В системах с высокотемпературными отходящими газами (дровяные печи, камины без утеплённого дымохода) — без подтверждённого расчёта тепловой безопасности.
- Без теплоизоляционного комплекта и заполнения полости негорючим утеплителем — при риске перегрева конструкций.
Совет по монтажу:

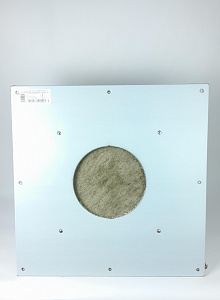

Даже если перекрытие негорючее, всегда заполняйте полость прохода базальтовой ватой и используйте теплоизоляционный комплект — это:
- снижает конвективный и лучистый теплообмен,
- предотвращает образование конденсата,
- продлевает срок службы дымохода и перекрытия.
Проход перекрытия ППУ-Р — это не просто «рамка вокруг трубы», а часть безопасной и долговечной дымоходной системы, но только при правильном применении.
